Гідронасос 210.16.12.00

Гідронасос 210.16.12.00

Аксіально-поршневий насос (або мотор) серії 210 — це сімейство аксіально-поршневих гідронасосів і гідромоторів, які використовуються в гідравлічних системах спецтехніки, будівельної, дорожньої, комунальної та сільськогосподарської техніки. Він застосовується для перетворення механічної енергії у гідравлічну (насос) або навпаки — гідравлічної у механічну (гідромотор).

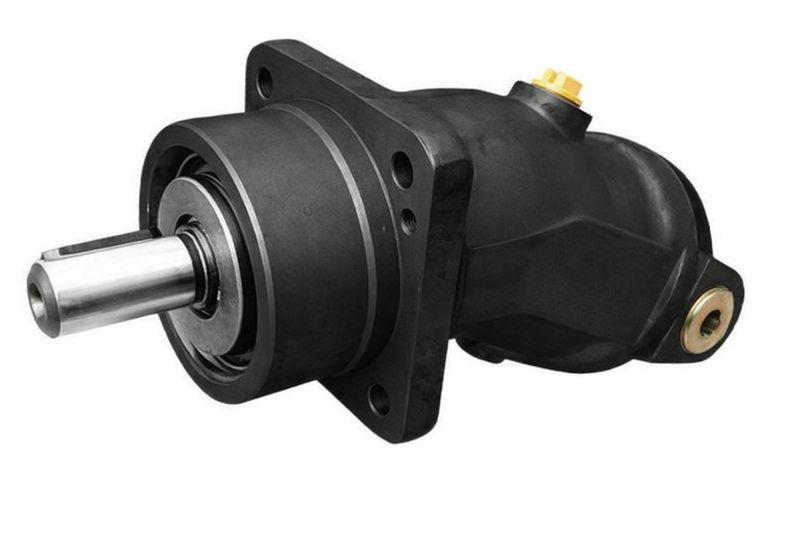

210.16.12.00 — гідронасос аксіально-поршневий, нерегульований

Артикул: 210.16.12.00

Тип машини: гідронасос

Вид: аксіально-поршневий

Тип: нерегульований

Маса: 8,1 кг

Вал: шпонковий

Обертання вала: праве

Діаметр вала: 25 мм

Типорозмір: 28

Робочий об’єм Vg: 28 см³/об

Коефіцієнт подачі: 0,95

Гідромеханічний ККД: 96 %

Повний ККД: 91 %

Частота обертання вала n, об/хв:

• мінімальна nmin — 400

• номінальна nnom — 1920

• максимальна nmax (при тиску на вході 0,08 МПа) — 3000

• гранична npeak (при тиску на вході 0,2 МПа) — 4750

Подача Q, л/хв:

• мінімальна Qmin — 11,20

• номінальна Qnom — 53,76

• максимальна Qmax — 84,00

• гранична Qpeak — 133,00

Тиск нагнітання P, МПа:

• номінальний Pnom — 20

• максимальний робочий Pmax для насосів типу 210, 310.3 — 32

• максимальний робочий Pmax для насосів типу 310.4 — не застосовується

Споживана потужність N, кВт:

• номінальна Nnom (при nnom, Pnom) — 28,00

• максимальна Nmax (при nmax, Pmax) для насосів типу 210, 310.3 — 44,80

• максимальна Nmax для насосів типу 310.4 — не застосовується

Крутний момент приводу T, Н·м:

• номінальний Tnom (при Pnom) — 93,82

• максимальний Tmax (при Pmax) для насосів типу 210, 310.3 — 150,11

• максимальний Tmax для насосів типу 310.4 — не застосовується

Гідронасоси та гідромотори 210-ї серії широко використовуються у:

Екскаваторах, навантажувачах, бульдозерах, комунальній та дорожній техніці;

Сільськогосподарській техніці — комбайнах, тракторах тощо;

Системах, де потрібна стабільна, надійна й потужна гідравлічна передача — наприклад, підйомні механізми, гідроциліндри, гідромотори приводів.

Замовити гідронасос 210.16.12.00 можете безпосередньо на сайті або зателефонувавши за номером 0984819191 , 0971867738  . Відправка товару відбувається в день замовлення або на наступний день. Доступні варіанти безготівкової оплати з ПДВ.
На всі товари діє гарантія!
